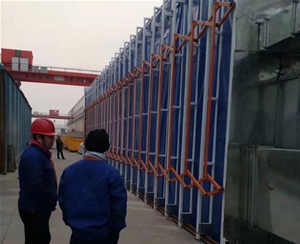

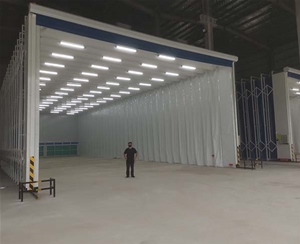

伸縮移動式噴漆房
伸縮式噴漆室主要是為了解決重型工件移動困難，節約占地面積而研發的噴漆室，該設備工作時首先啟動伸縮室后移，然后采用行車或臺車把工件運輸至工作位置， 啟動移動伸縮室伸展到位，然后啟動噴漆室排風機開始工作，噴漆室排風系統為后置式，為橫向抽風式噴漆室，根據噴漆室設計要求計算，當排風機啟動后，室內橫 向送風風速以0.45～0.5m/s的速度計算風量。
室體采用型鋼做骨架，美觀大方。全室鋼構采用噴砂、噴漆處理，以達到噴漆室的長效防腐。
當大型工件由車間內行車吊運到涂裝作業區后，伸縮棚在電機驅動下前移，到達預定位置后行程開關發出信號，驅動電機停止運行。然后開啟照明及通風風機，進行 噴漆作業。噴漆完工后，關閉風機及照明系統，啟動伸縮棚電機，伸縮棚后移，到達后退限位置后行程開關發出信號，電機停止移動，將現場清理整齊。
設備組成及結構特點
本噴漆間工藝設備由伸縮室體、送風系統（自然進風）、漆霧處理系統、有機溶劑處理系統、排風系統、有機溶劑濃度檢測報警系統、照明系統、電氣控制系統等組成。

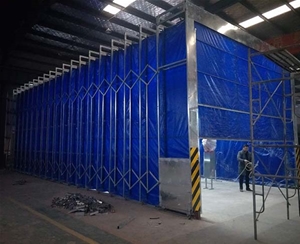

整個伸縮棚由以下幾部分構成：門框架、帆布支撐網、剪式伸縮機構、阻燃PVC帆布、驅動機構等部分組成。
門框架采用工業型材制成，是驅動電機直接帶動的部分，整個伸縮機構穩定運動的關鍵所在。大門框架上設置有開關按鈕并行程開關，用以自動控制大門的伸縮。
除去門框，其余部位就是帆布支撐網，是阻燃帆布安裝連接的骨架，由多組型材骨架構成，并通過剪式伸縮機構將整個相對獨立的骨架連接在一起，形成一個穩定的整體。
在每兩個帆布支撐網之間，采用剪式伸縮機構相連，其結構尺寸決定了伸縮量，同時為了保證上下都能同時實現伸縮動作，在每側上下各布置一套剪式伸縮機構，兩者之間通過連桿形成一個同步運動機構。
在整個網架之間采用工業阻燃PVC帆布，這是形成相對封閉作業間的“墻板”，也是保證空氣有序流動的“房體”。安裝時每兩個支撐網采用一塊工業帆布。
在噴漆室的大門上安驅動部分。驅動部分采用減速電機，傳動到多節長軸上，再由長軸兩端鏈輪同步傳動到兩側主動輪上。整個驅動前進、后退采用三級保護：雙向兩級行程保護軌道終端設置限位車擋；門柱兩邊有控制盒，操作方便；噴室頂部設有運行警示燈。
噴漆間送風系統采用離心風機送風，冬季送風溫度12-20℃。
